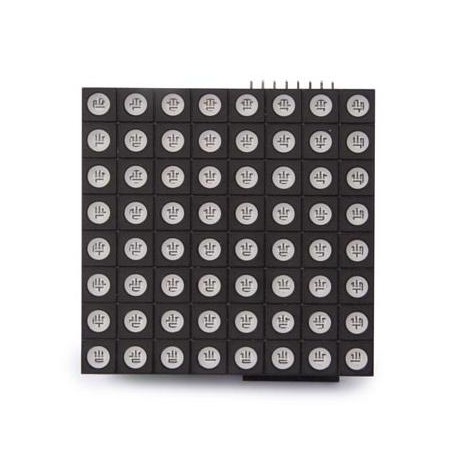

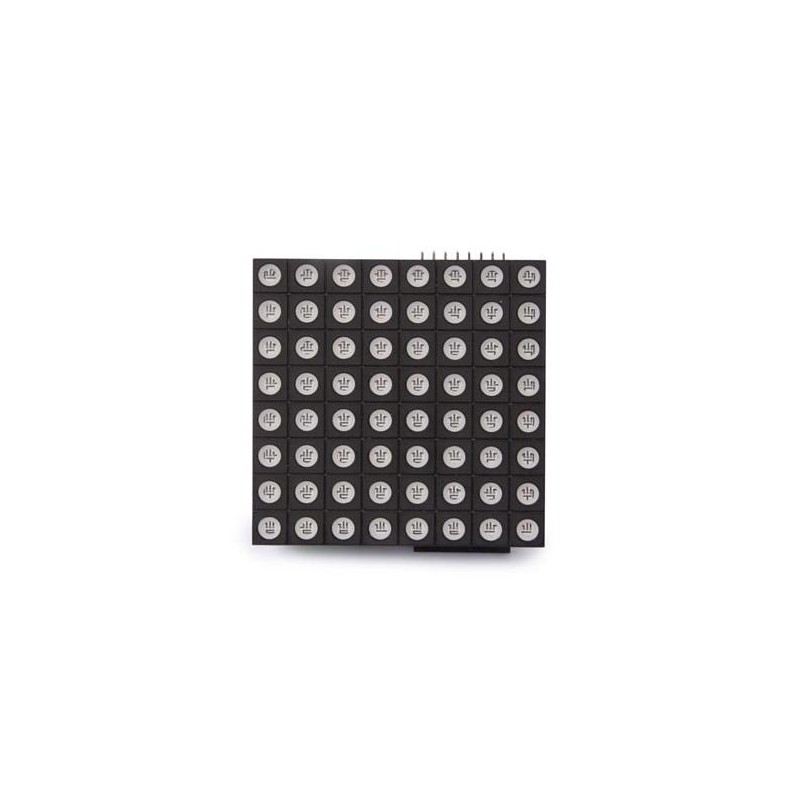

Matrice led RGB avec contrôleur pour Arduino
VMA439
Nouveau
La carte contrôleur VMA439 est une plate-forme de commande de matrice LED RGB basée sur Arduino (ATmega328P). Chaque couleur (R, G & B) peut être contrôlée avec une résolution d'intensité PWM (MLI) de 8 + 6 bits. Le design facilite l'écriture ou la modification du firmware avec l'Arduino IDE.
En savoir plus
- supporte les couleurs 8 bits avec correction 6 bits pour chaque couleur dans chaque point
- support matériel PWM de 16 MHz
- sans circuits externes
- interface GPIO et ADC dédiée
- matériel UART et communication I2C
- 24 canaux de courant constant de 100 mA chacun
- 8 cuper canaux contrôleur de 500 mA chacun
- la carte contrôleur est basée sur ATMEGA328 et fonctionne avec IDE
- dimensions du module: 60 x 60 x 16 mm
- microprocesseur: Atmega328P
- indicateur: état PWR
- alimentation: de 5 à 7.5 VCC
- connecteur d'alimentation en cascade: bornes de connexion
- interface du programme: UART/ISP (VMA440)
- connecteur d'extension: connecteur coudé à 8 broches, 2,54 mm
- protocoles de communication: UART/IIC
- consommation de courant (sans matrice LED: max. 40 mA
- courant d'actionnement (chaque canal): max. 500 mA
- courant d'actionnement (chaque point): max. 58 mA
- temps de réponse du circuit: 10 ns
- résolution de couleur de la matrice RGB LED par point: 16 M
- vitesse de transmission UART: 9600 - 115200
